產品詳細說明：

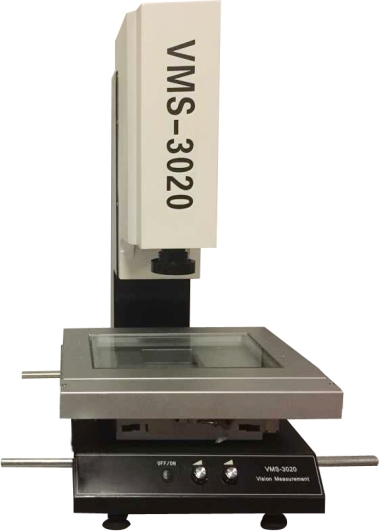

VMS3020影像測量?jī)x
一，影像測量?jī)x的應用領域
機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。
二，影像測量?jī)x標準功能：
1、可將產品拍成產品照片并以jpeg的格式保存于電腦中形成產品圖庫
2、并將保存于電腦中的照片打開并于實時的影像同一畫面中進行對比
3、圖形可輸入到AutoCAD成為工程圖
4、AutoCAD標準工程圖可輸入實時影像中，令A(yù)utoCAD工程圖與實際工件外形重疊進行對比，從而找出工件和工程圖的區別
5、可輸入先前拍照儲存的jpeg圖片到實時影像中與實際工件進行重疊對比
6、可以在鳥瞰的全圖中進行標注尺寸
7、自定義圓：可按客戶需要自定標準的圓，再以標準的圓和影像中的工件做重疊對比，從而找到工件與標準圓形之間的誤差
8、自定義線段：可自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件作重疊對比，從而找到工件與標準圖形之間的誤差
9、自設客戶坐標：在實時影像中的實際工件上自行設定坐標原點（0，0），在畫面上任意點標示該點的Ｘ、Ｙ坐標位置
10、坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置
11、專利?。医枪δ埽簽槟壳笆忻嫔蠝?zhǔn)確的平面取Ｒ角方式
12、測量：可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等）
13、繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似
14、標注：可以在實時影像中的工件上標注尺寸。（長度、角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等。
19,操作方式：手搖（微調及快速移動）
三，影像測量?jī)x詳細參數
1，型號
2010手動 3020手動 4030手動
2010手動 3020手動 4030手動
2，主機體尺寸
600*500*850mm 850*600*900mm 970*670*940mm
3，金屬臺尺寸
345*250mm 450*350mm 600*500mm
4，玻璃臺尺寸
220*150mm 340*240mm 440*350mm
5，實際工作行程
200*100*130mm 300*200*150mm 400*300*180mm
6，主機體重量
110KG 180KG 250KG
7，機臺底坐：00級花崗石
8，線性精度：（3+L/200）µm L為被測物體的長度 單位為mm
9，表面照明：LED環形超亮冷光源（亮度可調）
10，輪廓照明：LED超亮圓形燈（亮度可調）
11，計算測量功能：REICA 2.5D精密測量系統軟件
12，解析力：0.001mm
13，重復精度：0.002mm
14，CCD：SONY芯片1/3彩色CCD
15,目鏡：0．5X（可選配1X,2X）
16,物鏡：0．7X～4.5X 放大倍數20X～120X
17,電源供應器：AC90～264V 50/60Hz
18,載重：30KG
19,操作方式：手搖（微調及快速移動）
